Сегодня мы расскажем как сэкономить на апгрейде SSD диска всех компьютеров Mac после 2013 года. Как известно, компания OWC выпустила новые диски, объемом до 1 TB с интерфейсом PCIe и проприетарным разъемом Apple. Скорости диска для такого протокола не велики: до 763 Мб/сек чтение и 446 Мб/сек запись, однако PCIe 2.0 позволяет достигать куда больших скоростей. Да и цена за 480GB почти за 30 000 рублей с доставкой из США, а в Москве от 44 000 рублей.

Совсем недавно компания Kingston выпустила PCIe 2.0 SSD диски с разъемом M.2. Питание тоже, что и у Mac компьютеров, а вот разъем другой. Задача поставлена, чертежи нарисованы, месяцы ожиданий и нужный переходник уже у нас в офисе. Осталось установить диск через переходник и провести тестирование.

Краткая инструкция по установке SSD Kingston M.2 в MacBook Retina 13" 2015 года.

Шаг 1
- откручиваем 10 винтов Pentalobe *1.2 отверткой
- обратите внимание, винты различаются формой и длинной, в процессе сборки верните все на свои места

Шаг 2
- снимаем пластиковую накладку с коннектора батарейки

Шаг 3
- отключаем шлейф аккумулятора от материнской платы лопаткой

Шаг 4
- теперь, когда материнская плата обесточена, выкручиваем винт T5, который крепит штатный SSD диск

Шаг 5
- аккуратно вынимаем под небольшим углом SSD

Шаг 6
- подготавливаем новый SSD большего объема с переходником и засовываем в разъем, он идеально подходит по размеру

Шаг 7
- устанавливаем наш диск с адаптером и собираем ноутбук в обратной последовательности

Шаг 8
- устанавливаем чистую OS X с флешки и тестируем новый диск

После установки операционной системы проходим тест BlackMagic Disk Speed Test. Результаты винды на скриншоте. Скорость записи в некоторых моментах достигала 561Mb/сек, а скорость чтения свыше 1Гб/сек. Что нам все это дало? Новый SSD объемом 256Gb диск для Mac устройств PCIe последних поколений стоит от 25 000 рублей, при этом это будет диск без какой-либо гарантии, так как Apple не продают такие диски, это диск будет с разбора или б/у. Мы же, с помощью волшебного переходника установили диск Kingston SHPM2280P2/240G 240ГБ (цена на Яндекс Маркете на дату публикации от 11730 рублей). Итого экономия свыше 10000 рублей с учетом стоимости переходника, а также 3 года фирменной гарантии производителя на SSD диск.

Подписывайтесь на наш Блог в сайт, мы будем баловать Вас новыми статьями про уникальные апгрейды и ремонты Apple техники

Apple всегда недешево оценивала накопители в своих устройствах. И в iPhone, и в iPad, и в MacBook каждый шаг по увеличению носителя данных влетает в копеечку. И гигабайты от Apple обходятся ощутимо дороже среднерыночного уровня. Спору нет, обычно это очень быстрые гигабайты, и по поводу переплаты жалеть особенно не приходится. И все же иногда жаба душит. И покупаешь вариант с накопителем поменьше. Надеешься ужаться и как-нибудь перебиться. Но всегда, абсолютно всегда сталкиваешься с нехваткой объема.

В случае iPhone и iPad проблема отчасти , а на относительно старых макбуках (до 2016 года) можно поменять SSD. Но в случае использования оригинальных комплектующих это очень недешевое удовольствие. Например, 256-гигабайтный накопитель обойдется в 30 тысяч рублей, если брать новый, и в 18-20 тысяч за б/у. Кусается, знаете ли. Между тем «просто SSD» такого объема продается за 9-10 тысяч. За 16-18 тысяч можно взять модель на 512 гигабайт. Проприетарность разъема Apple обходится при помощи переходника, который на Aliexpress стоит около 1000 рублей, а в российских магазинчиках 2-3 тысячи.

Вскрытие показало…

Я расскажу о своем собственном опыте с MacBook Pro 13, модель Early 2015. Мне он достался с SSD на 128 гигабайт, которых, в общем, хватало, но все же как-то свербило – вдруг надо будет смонтировать какое-нибудь зажигательное видео, а места не хватит? Тратить 30 тысяч почему-то не хотелось. Но и с неродными SSD все не так однозначно. Дело в том, что у Apple есть свои заморочки, из-за которых диски других производителей видятся операционной системой только после танцев с бубном, для включения TRIM тоже требуется шаманство, ну и еще возникают проблемы с гибернацией, которую приходится отключать.

В частности, такие накладки случаются с Samsung 960 EVO, который часто покупают для апгрейда макбуков. Сталкиваться с подобным не хотелось.

Даже забавно, что SSD Samsung пытаются глючить в MacBook, потому что, как нетрудно заметить, оригинальный SSD (на фото внизу) сделан известно кем.

Глубокое гугление показало, что одним из наименее проблемных SSD для MacBook Pro Early 2015 считается Kingston KC1000. 240-гигабайтная модель (больше мне уж точно не надо) стоит в среднем 8500 рублей. За это мы получаем накопитель с заявленной скоростью чтения 2700 Мбайт/с, а записи 900 Мбайт/с. Для сравнения, оригинальный SSD Apple выдает 1200/700 на чтение и запись соответственно. Здесь стоит оговориться, что у Kingston запись относительно медленная только на младшей модели, а уже с 480 Гбайт она подрастает до 1600 Мбайт/с. Но, повторюсь, мне такой объем не нужен, и переплата не имела бы никакого смысла.

Учитывая, что макбуки мне раньше апгрейдить не доводилось, попросил помочь в этом деле парней из сервиса Fixed.One. Забегая немного вперед, скажу, что при наличии специальных отверток (пяти- и шестиугольной звездочек) операцию вполне можно проделать в домашних условиях.

Ну, поехали. Сначала откручиваем заднюю крышку и любуемся – как же внутри все красиво устроено. SSD зафиксирован одним винтиком. Легкое движение – и слот свободен.

Вверху SSD Kingston с уже установленным переходником

Переходник приехал из Китая, выглядит скромно, но, с другой стороны, чудеса ему творить и не надо. На нем нет никакой электроники – все ограничивается только перенаправлением контактов с разъема Apple на обычный разъем M.2. Нечто подобное было с проприетарными карточками Sony: очень быстро выяснилось, что в портативную консоль PSP можно отлично вставлять обычные microSD через копеечный переходник.

Порядок установки такой: сначала вставляет в разъем переходник, потом в него новый SSD. Если речь идет о емкой модели (например, на терабайт), есть смысл обмотать место контакта термоскотчем для надежности крепления и дополнительного отвода тепла. Но в нашем случае это было бы явно излишним, потому что данная модель Kingston греется весьма умеренно, а в связке с имеющимся переходником выпирает над платой чуть выше оригинала и отлично контактирует с термоинтерфейсом на крышке. В длину совпадение полное, так что KC1000 зафиксировали винтиком от предшественника.

При включении макбук ожидаемо ругнулся на отсутствие загрузочного диска, но после того, как вставили флэшку с дистрибутивом High Sierra, тут же увидел новый SSD и предложил устанавливать ОС на него. Очень важный момент: без обновления до High Sierra установить сторонний диск невозможно, причем сделать апгрейд операционки надо ДО замены накопителя.

Установка прошла без малейших накладок. Вот реально – даже рассказать нечего. После завершения восстановил все данные из копии Time Machine на флэшке. Это оказалось существенно быстрее, чем по воздуху, но все же медленно относительно возможностей флэшки. Она-то может передавать до 300 мегабайт в секунду, а восстановление шло со средней скоростью 20 мегабайт, лишь иногда повышаясь до 40-50 мегабайт.

Сразу после восстановления запустил бенчмарк и, честно говоря, был изрядно обескуражен: по его данным скорость чтения и записи была ниже 400 Мбайт/с. В то же время, скорость работы была прежней. Запуск приложений, переключение между ними – всё. У меня возникло подозрение, что дело в фоновых задачах, которыми система нагружает диск, и в частности – службой индексации Spotlight. Последняя яростно трудится в первые дни после установки нового накопителя, заново изучая файлы, письма, контакты и т.д., что приводит не только к замедлению работы, но и к повышенному расходу энергии. Можно отключить индексацию, введя в Терминале команду sudo mdutil -a -i off . Но лучше, наверное, просто подождать, пока система осознает себя заново и успокоится.

Собственно, уже на следующий день бенчмарк показал совсем другие, более радующие цифры. Это не на пике возможностей SSD, но заметно выше, чем на оригинальном накопителе, выпущенном, напомню, три года назад.

Какие подводные камни могут возникнуть? Во-первых, с неродным SSD MacBook Pro имеет склонность некорректно просыпаться из гибернации – крашится и уходит в перезагрузку. У меня такое было пару раз, но только в первый день, когда в фоновом режиме шло шифрование данных FileVault. После его окончания (тьфу-тьфу-тьфу) все стало нормально. Если у вас проблема повторяется, надо набирать в терминале команду sudo pmset -a hibernatemode 25 . Но лучше всего, как говорят знатоки, сбросить ноутбук и настроить его с нуля, а не восстанавливать из Time Machine. Тогда проблем с выходом из сна не будет. Сам пока не проверял, но знатокам верю.

Во-вторых, накопитель может работать не на полную катушку. Об этом говорится и в честных описаниях переходников: больше 2 Гбайт/с они не прокачивают. Плюс могут заработать не все линии PCI Express, например всего две вместо максимальных четырех. У меня самого в диагностической утилите показываются то х2, то х4. На производительности это не сказывается. И, кстати, даже не знаю – может и у оригинального SSD так же скакало.

Но в целом, особенно после выхода High Sierra 10.13.3, сторонние SSD работают прилично, и, если с переходником повезет, вы сэкономите очень существенную сумму. Чтобы повезло, лучше все же покупать его в России и в компаниях, которые проводят предварительное тестирование такого рода железа.

Большое спасибо Fixed.One за помощь в апгрейде. Kingston KC1000 показал полную пригодность для использования в MacBook, и с учетом того, что максимальная емкость у них 960 Гбайт, кому-то это позволит увеличить объем накопителя до совсем уж внушительного размера с весьма разумными затратами.

Просмотры: 12 889

Пошаговая инструкция с запчастями и необходимым инструментом на примере Samsung 960 EVO в Macbook Pro 13" Early 2015

Пошаговая инструкция

Введение

В зависимости от обстоятельств, будь то выход из стоя штатного SSD или же недостаточное количество гигабайтов, может потребоваться замена твердотельного диска. Цена оригинальных SSD или аналогов от Transcend или OWC весьма кусачая, поэтому мы расскажем как сэкономить средства и самое главное - увеличить быстродействие.

Важно: Поддержка NVME появилась в MacOS в High Sierra, поэтому до установки данного типа накопителей нужно проапдейтиться на нее или на новую MacOS Mojave заблаговременно.
Работы следует проводить в антистатических перчатках или снять статику браслетом.

Загрузочная флешка

Начнем с создания загрузочной флешки. Для этого скачиваем установочный дистрибутив из App Store, чтобы он был в "Приложениях". Чистую флешку объемом не менее 8Гб форматируем в Mac OS Extended (журналируемый) с разделами GUID и называем ее, допустим, youroptibay. Откраваем "Терминал" и вводим команду sudo /Applications/Install\ macOS\ High\ Sierra.app/Contents/Resources/createinstallmedia --volume /Volumes/youroptibay --applicationpath /Applications/Install\ macOS\ High\ Sierra.app --nointeraction
(В Mojave вводим
sudo /Applications/Установка\ macOS High Sierra.app/Contents/Resources/createinstallmedia --volume /Volumes/youroptibay --applicationpath /Applications/Установка\ macOS High Sierra.app --nointeraction )
Дожидаемся надписи Done и приступаем к установке.

Снятие задней крышки

Снимите выделенных десять винтов, которые крепят нижнюю крышку к корпусу:

Винт 2.3 мм Pentalobe *1.2 - 2 шт.
Винт 3 мм Pentalobe *1.2- 8 шт.

Отключение АКБ

Отключаем коннектор аккумулятора , дабы обесточить макбук и случайно ничего не замкнуть.

Подготовка переходника

Подготавливаем переходник. Необходимо заизолировать ряд контактов, как показано на фото, во избежании замыкания металлическим коннектором на материнской плате.

Установка M.2 SSD

Для установки переходника нужно приложить небольшое усилие. Вставьте переходник в разъем и, уперевшись одним пальцем в обратную сторону коннектора, вдавите его до щелчка. Установите NVME накопитель в переходник и зафиксируйте его . Далее подключаем АКБ и прикручиваем крышку. На этом механические работы завершены, все остальные действия - программные.

Запуск установки

Ставим созданную в первом пункте флешку, включаем мак и зажимаем Alt. Это позволит выбрать источник загрузки, в нашем случае "Установка MacOS High Sierra". Выбираем и жмем Enter.

Установка MacOS

После прогрузки появится окошко, в котором выбираем и запускаем "Дисковую утилиту". Далее процесс установки сугубо индивидуален и данные разнятся в зависимости от модели мака и года выпуска. Мы рассмотрим все возможные варианты и решения проблем.

Установка MacOS

На Macbook Pro Retina 13" Early 2015 в нашем случае диск сразу отобразился в дисковой утилите, но такого может не произойти. В этом случае жмем иконку в левом верхнем углу и ставим галку "показать все устройства". Все еще не отображается? Идем в дисковую утилиту и проверяем видит ли его мак в принципе, при помощи команды diskutil list . В отрывшемся списке он будет в самом верху как /dev/disk0 (internal). (Если его нет - разбираем мак, проверяем изоляцию переходника, смотрим снова). Далее монтируем его командой diskutil mountdisk disk0 (ввиду программных особенностей High Sierra с первого раза может не подключиться и команду нужно ввести два-три раза). Выходим из терминала.

Подарил любителям техники Apple надежду на обновление всей линейки профессиональных компьютеров.

Пусть любимый слоты для SD-карт и USB-A разъемы уже никогда не вернут в MacBook, но вот удобнейшую клавиатуру вместо залипающей “бабочки” мы все же дождались.

Через полгода или год можно будет произвести замену старых Retina моделей на обновленные ноутбуки. Чтобы дать вторую жизнь “старичкам” и поработать на них еще какое-то время, предлагаем произвести несложный апгрейд.

Рассматривать будет только модели, которые поддерживают установку macOS Catalina :

▸ MacBook Pro середина 2012 или новее
▸ MacBook Air середина 2012 или новее
▸ MacBook Retina начало 2015 или новее

Апгрейд невозможен на 12-дюймовом MacBook, который выпускался с 2015 по 2017 годы, но новых MacBook Air 2018-2019 и на MacBook Pro начиная с моделей 2016 года (TouchBar/Type-C).

Инструкция не подходит и для новых Mac с чипом T2. Подобные манипуляции требуют

На более старых устройствах (MacBook Pro Retina и MacBook Air) можно заменить SSD накопитель. Апгрейд оперативной памяти можно было осуществить на предыдущем поколении ноутбуков в unibody корпусе (ноутбуки с 2008 по 2012 годы выпуска без Retina дисплея).

MacBook Pro Retina

Модели, который выпускались в период с середины 2012 по середину 2015 годов, принято считать третьим поколением MacBook Pro. Всю данную линейку еще называют Retina.

В нее входит 7 модификаций с диагоналями экранов 13″ и 15″:

Mid 2012: MC975LL/A, MC976LL/A, MD831LL/A
Late 2012: MD212LL/A, MD213LL/A, Z0N43LL/A
Early 2013: ME662LL/A, ME664LL/A, ME665LL/A
Late 2013: ME864LL/A, ME865LL/A, ME866LL/A, ME293LL/A, ME294LL/A, ME874LL/A
Mid 2014: MGX72LL/A, MGX82LL/A, MGX92LL/A, MGXA2LL/A, MGXC2LL/A
Early 2015: MF839LL/A, MF840LL/A, MF841LL/A
Mid 2015: MJLQ2LL/A, MJLT2LL/A

MacBook Air

Из “воздушных” ноутбуков нам подойдут устройства, которые были выпущены с середины 2012 по середину 2017 года.

Апгрейд возможен на любой из пяти модификаций 11″ и 13″:

Mid 2012: MD223LL/A, MD224LL/A, MD231LL/A, MD232LL/A
Mid 2013: MD711LL/A, MD712LL/A, MD760LL/A, MD761LL/A
Early 2014: MD711LL/B, MD712LL/B, MD760LL/B, MD761LL/B
Early 2015: MJVM2LL/A, MJVP2LL/A, MJVE2LL/A, MJVG2LL/A, MMGF2LL/A, MMGG2LL/A
Mid 2017: MQD32LL/A, MQD42LL/A

Какой накопитель выбрать

Купертиновцы сделали все, чтобы апгрейд накопителя в ноутбуке был проблематичным. Сама процедура замены не каткая уж и сложная, труднее выбрать подходящий SSD.

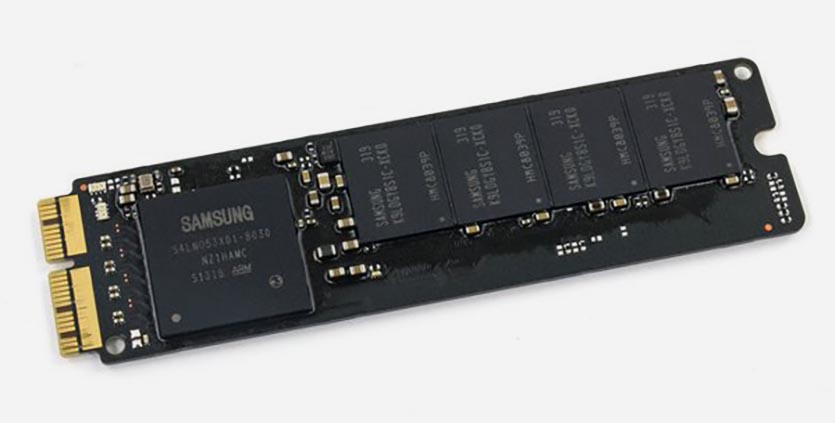

В MacBook Pro и MacBook Air указанных поколений устанавливались твердотельные накопители со специфическим разъемом, которые отличаются от большинства SSD с разъемом M2.

Апгрейд можно сделать следующим образом:

▸ найти оригинальный SSD от Apple нужного объема, который был снят с другого MacBook. Встречаются в продаже такие диски очень редко.

▸ найти SSD сторонних производителей с аналогичным разъемом. Здесь выбор больше, но цены все еще кусаются. Есть несколько моделей бренда OWC: Aura Pro X2 и Aura Pro 6G , подобные диски есть у Transcend: JetDrive 725 или JetDrive 850

▸ подключить обычный SSD диск M2 формата через специальный переходник: такой или вот такой .

В первом случае лучше всего заказать нужные компоненты в США на eBay . Во втором случае хорошим вариантом будет модель от Transcend, вместе с накопителем получите переходник для подключения диска по USB, так можно быстро развернуть резервную копию системы на SSD до его установки в MacBook. После апгрейда в переходник можно поместить старый SSD и сделать и него внешний USB диск.

При выборе модели другого производителя подобный док можно докупить на AliExpress.

В случае с переходником следует внимательно подбирать модель самого адаптера и модель подходящего к нему SSD. Выбор очень большой, но можно ошибиться.

Внимание! Для разных моделей представленных ноутбуков подходят SSD разного типа и размера. С первым все просто: модели MacBook до начала 2013 года выпуска включительно работает с накопителями mSATA , а более новые устройства (с середины 2013 года) нуждаются в дисках m2 формата. Физические размеры SSD зависят от конкретной модели. Слишком большая или широкая планка банально не поместится в отведенное ей пространство внутри корпуса.

Чтобы избежать ошибок, проверьте габариты накопителя для своего MacBook Pro или MacBook Air на сайте iFixit .

Только после этого подбирайте новый SSD и переходник для него.

Для тех, кто присматривается к накопителям Transcend, на сайте компании разместили удобную таблицу. В ней можно найти нужную модель диска для своего ноутбука.

Как заменить SSD

1. Создайте резервную копию системы через Time Machine или при помощи .

Если на замену приобрели накопитель с внешним доком, можно сразу же подключить его по USB, отформатировать в дисковой утилите и развернуть бекап на него.

2. Создайте флешку для чистой установки macOS .

3. Выключите ноутбук, чтобы приступить к замене SSD.

4. Снимите заднюю крышку ноутбука. Для этого потребуется отвертка с битой P5 .

5. Аккуратно при помощи пластиковых предметов отсоедините шлейф подключения аккумулятора.

6. При помощи отвертки T5 открутите крепление стандартного SSD и аккуратно извлеките его.

7. Поместите на место новый накопители и соберите ноутбук в обратном порядке.
